Panneau absorbant acoustique : 4 technologies différentes

Absorption acoustique : les 4 bonnes raisons qui expliquent pourquoi il est indispensable d’y avoir recours.

Le panneau absorbant acoustique est sans nul doute le panneau le plus utilisé en traitement acoustique.

On le retrouve aussi bien dans les home-studios, les régies de studio ou les pièces de prise de son.

Bien souvent assimilé aux mousses acoustiques, le panneau absorbant peut prendre d’autres formes.

Par ailleurs il peut faire appel à différentes technologies d’absorption.

  • Quels sont les 4 types de panneau absorbant acoustique ?
  • Quelles sont leurs spécificités ?
  • Dans quel contexte les utiliser selon leur technologie ?

C’est ce que je vous propose de voir dans cet article.

DANS LE MÊME THÈME ;

bass trap : le guide complet

Beaucoup de home-studistes intéressés par l’acoustique se demandent où installer leurs bass trap ou piège à basses dans leur home-studio. Si la réponse la plus évidente est bien entendu un…

mousse acoustique studio

Mousse acoustique studio ; quelle efficacité en home studio ?

La mousse acoustique en home studio est un traitement acoustique qui connait un grand succès auprès des musiciens. Il y a de mon point de vue deux raisons à cela ;…

Coefficient absorption acoustique activstudio

Coefficient d’absorption acoustique ; à quoi ça sert ?

La plupart des traitements utilisés pour traiter l’acoustique d’une pièce ou d’un home-studio sont issues de la même famille ; les matériaux : absorbants. S’il en existe de plusieurs sortes, Poreux…

Les Différents types de panneaux absorbants acoustiques.

Les mousses acoustiques

Composant

Le panneau absorbant acoustique sans doute le plus populaire est le panneau en mousse.

C’est un matériau poreux ou fibreux. Sa surface présente une multitude de petites cavités remplies d’air.

Lorsque l’onde sonore entrera en contact avec la surface de la mousse les particules d’air à l’intérieur des pores, des petites cavités, vont se mettre à vibrer.

Elles vont ainsi se frotter les unes aux autres ce qui aura pour effet de produire de la chaleur et bien sûr absorber en partie l’énergie de l’onde sonore.

Spécificité

Le panneau en mousse acoustique présente souvent une faible épaisseur on le trouve de coloris différents même si c’est principalement la couleur noire qui domine.

Fabriqués à partir de moules on les trouvera avec des géométries et des reliefs variables.

Enfin ce sont les types de traitement les moins chers que l’on trouvera sur le marché des produits acoustiques. C’est d’ailleurs pour cette raison qu’ils connaissent un grand succès auprès des home studistes.

Contexte d’utilisation

S’agissant des panneaux à coller contre les parois et compte tenu de leur faible épaisseur, ils auront une efficacité uniquement dans le haut du spectre. Ils permettront cependant De gérer des problèmes de mauvais échos dans la pièce.

Pour ce qui est de la gestion des fréquences basses et médiums, des panneaux à large bande de grande épaisseur seront beaucoup plus efficaces.

S’agissant maintenant des Bass traps, Ils sont positionnés dans les angles de la pièce.

Ils permettent d’agir avec une efficacité relative dans les fréquences située dans le bas médium compte tenu de leur faible épaisseur.

Le panneau absorbant acoustique à résonateur ou perforé

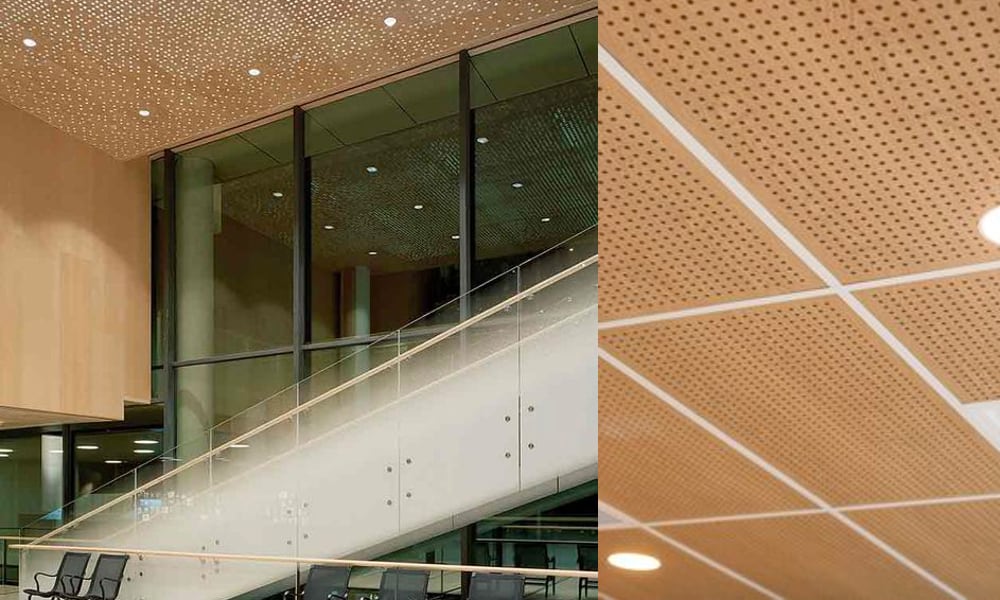

panneau absorbant acoustique : bois perforé

Composant

Généralement ce sont des panneaux que l’on trouvera en placo ou en bois.

Ils se présentent sous la forme de panneaux perforés où striés (Fentes).

Spécificité

Ces panneaux sont également appelés résonateur ou résonateur de helmholtz.

Pour que ces panneaux soient efficaces ils doivent présenter au moins 20 % de leur surface perforée.

Le principe d’absorption de ce type de panneau réside dans le fait que ce dernier va vibrer à sa fréquence propre de résonance.

Ainsi selon la nature du matériau, sa surface, la grosseur et la quantité de perforations, Il sera efficace à une fréquence donnée.

C’est donc un panneau que l’on va utiliser principalement pour cibler des fréquences dont on sait qu’elles sont problématiques dans la pièce que l’on veut traiter.

Dans des stratégies de traitement acoustique des environnements musicaux on trouvera souvent ce type de panneau couplé à un matelas fibreux. Cela lui permettra d’élargir son efficacité en termes de fréquence.

C’est ce qu’on appelle des panneaux hybrides que nous verrons un peu plus loin dans cet article

Contexte d’utilisation

Ces panneaux, compte tenu de leur efficacité très ciblée par rapport à une fréquence sont assez délicat à utiliser dans une stratégie de traitement acoustique en home-studio .

Ils seront principalement utilisés dans les locaux de répétition, dans des salles culturelles, des salles de concert.

Dans les home-studios on trouvera très souvent ce type de panneau couplés avec un matelas fibreux pour permettre une efficacité plus importante.

Ils vont permettre de baisser le taux de réverbération sans perdre le intelligibilité de la voix et de la parole. C’est pourquoi on les retrouve principalement dans les espaces et les lieux cités plus haut.

Le panneau absorbant à membrane ou bass trap à membrane

Composant

La plupart du temps les bass traps à membrane sont constitués de 2 parties distinctes :

  • Une première partie sous forme de plaque qui va constituer la membrane qui généralement sera en bois mais qui peut être dans un autre matériau (Aluminium, polymère…).
  • Une seconde partie sous forme d’un caisson fermé.

Spécificité

Une action sur une plage de fréquence spécifique…

Les bass trap à membrane vont travailler essentiellement à une fréquence précise. Cette fréquence étant la fréquence de résonance de la membrane.

Ils permettront ainsi d’absorber des fréquences très graves en descendant assez bas dans le spectre tout en conservant une épaisseur faible par rapport à des absorbeurs fibreux qui eux, nécessiteront des épaisseurs très importantes pour absorber de manière efficace à ces fréquences.

Matelas fibreux pour améliorer les performances

Comme pour les panneaux fonctionnants sur le principe de résonateur à air ou Heilmotz, placer un matelas fibreux juste après la membrane permettra d’élargir la plage de fréquence que l’on voudra absorber.

Cette technologie et d’ailleurs très utilisé dans les studios professionnels.

Ces panneaux plutôt rigides ont l’avantage de renvoyer les fréquences aiguës. Cela permettra de conserver de la vie à la pièce et notamment l’intelligibilité de la voix.

Ce type de panneau demeure assez complexe à réaliser elle dépend de beaucoup de facteurs (masse surfacique de la plaque, techniques utilisées pour fixer la membrane, incorporation ou non du matelas fibreux, distances par rapport au mur, résistance du bois à l’humidité et aux conditions hydrométrique de la pièce…)

Contexte d’utilisation

Ces panneaux seront un excellent complément aux bass trap fibreux qui ne descendront guère en dessous de 80 hertz selon leur épaisseur.

On trouvera généralement ces panneaux disposés sur toutes les parois de la pièce mais généralement il sera préférable de les positionner à l’arrière et à l’avant en laissant la place sur les côtés aux panneaux à large bande qui traiteront les premières réflexions.

Comme on l’a vu ils ont l’avantage d’être beaucoup moins encombrant que des absorbeurs fibreux.

Le panneau acoustique « hybride ».

Image copyright Vicoustic.com

Composant

On trouvera généralement ce type de panneau hybride en bois avec un matériau poreux intégré à l’ensemble.

Spécificité

On l’a vu précédemment la spécificité de ces panneaux réside dans le fait qu’ils utilisent différents procédés d’absorption et de diffusion.

Ainsi, avec ce type de panneau fabriqué par la Société vicoustic, on distingue 3 procédés qui font appel à :

  • l’absorption de type résonateur grâce aux différentes perforation qu’on peut voir sur la façade avant du panneau,
  • la diffusion  grâce à la rigidité du panneau utilisé en face avant
  • l’absorption grâce au matelas fibreux inséré à l’intérieur du panneau.

cette technologie hybride permet ainsi de renforcer l’efficacité du panneau tout en conservant un encombrement relativement correct.

Contexte d’utilisation

On retrouvera généralement ces panneaux sur toutes les parois de la pièce que ce soit derrière devant ou sur les côtés.

Au-delà de se montrer redoutablement efficace force est de reconnaître qu’ils ont un aspect esthétique non négligeable.

Voilà vous savez tout sur le panneau absorbant acoustique et leurs différentes technologies.

Il ne vous reste plus qu’à faire votre choix ! Bien sûr ce dernier sera guidé par les problèmes identifiés dans votre pièce ainsi que les contraintes techniques qui se dresseront devant vous.

Un petit conseil ; soyez curieux et n’hésitez pas à aller consulter les fiches des fabricants sur les performances affichées par leurs produits.
